در صنایع مواد غذایی، داروسازی و تولیدی مختلف، دستگاه چک ویر ستاره ای یکی از ابزارهای حیاتی برای کنترل کیفیت و اطمینان از دقت وزن محصولات است. این دستگاه های اتوماتیک توانایی توزین بسته های مختلف با دقت بسیار بالا و سرعت قابل قبول را دارند و می توانند در خطوط تولید پیوسته یکپارچه شوند.

شرکت ماشین سازی ظفر توانست به عنوان اولین تولیدکننده داخلی، این فناوری پیچیده را پیاده سازی کند و نیازهای صنایع ایرانی را برآورده سازد. در این مقاله به بررسی جامع ویژگی ها، کاربردها و نحوه استفاده از این دستگاه می پردازیم.

اهمیت و کاربرد دستگاه چک ویر ستاره ای

دستگاه چک ویر ستاره ای یک حل جامع برای کنترل وزن اتوماتیک محصولات در خطوط تولید است. در صنایعی همچون مواد غذایی، داروسازی و شیمیایی، دقت وزن به میزان یک گرم یا کمتر از آن می تواند تاثیر قابل توجهی بر کیفیت نهایی محصول داشته باشد. این دستگاه ها نه تنها دقت بالا را تضمین می کنند، بلکه اتوماسیون کامل فرآیند را ممکن سازند.

یکی از مزایای کلیدی این دستگاه ها، توانایی کار بدون دخالت اپراتور است. این خصوصیت سبب کاهش خطای انسانی، افزایش بهره وری و کاهش هزینه های نیروی کار می شود. علاوه بر این، دستگاه های چک ویر ستاره ای می توانند برای انواع مختلف بسته بندی ها (استوانه ای، مکعبی و غیره) تنظیم شوند و با خطوط تولید موجود هماهنگ کار کنند.

با توجه به هزینه های بسیار زیاد ماشین های خارجی و دشواری های وارداتی، تولید این دستگاه توسط متخصصان ایرانی نقطه عطفی در صنعت ایران به شمار می رود. این امر باعث کاهش هزینه ها و ایجاد قابلیت پشتیبانی و تعمیر راحت تر شده است.

ویژگی های دستگاه چک ویر ستاره ای ماشین سازی ظفر

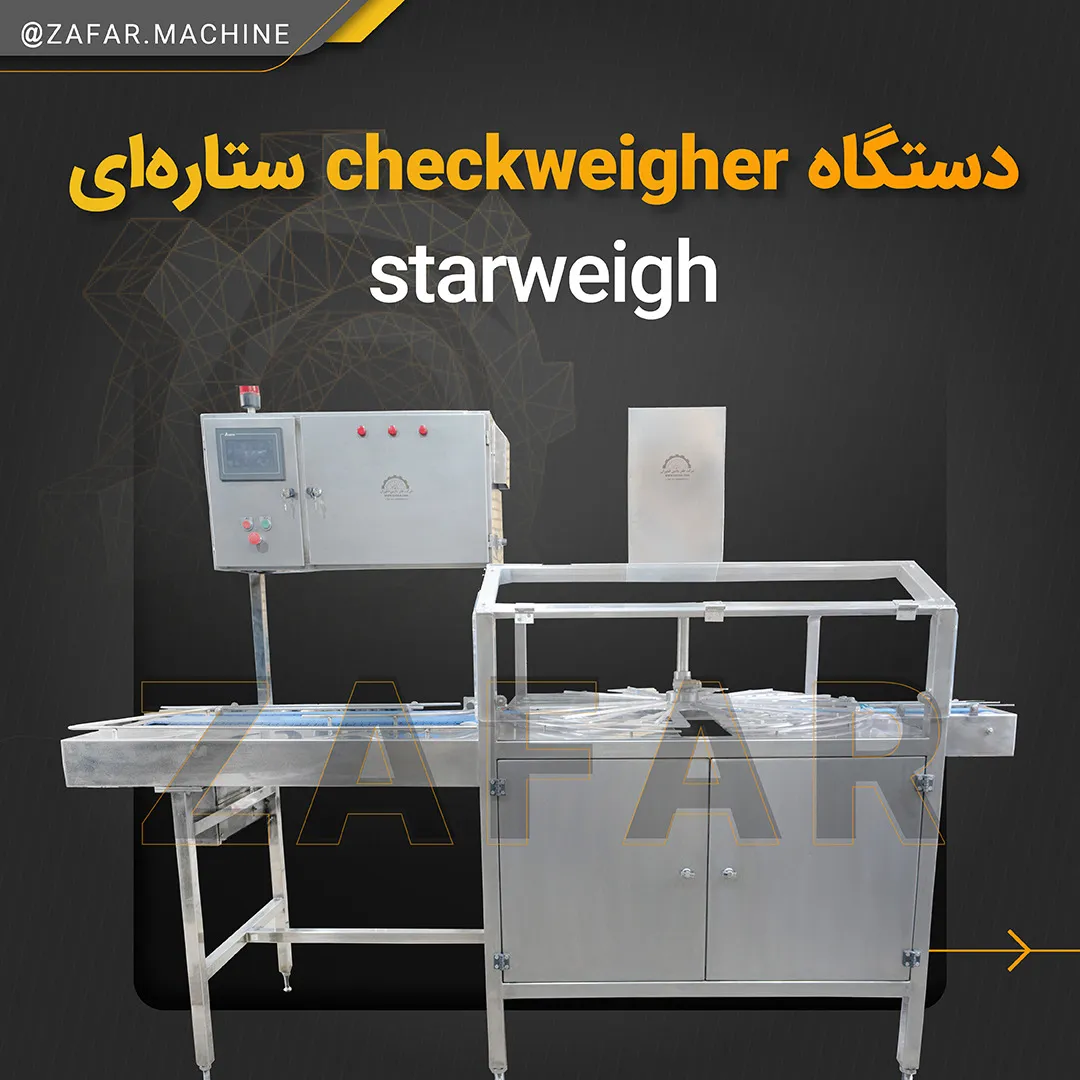

دستگاه چک ویر ستاره ای تولیدی شرکت ظفر با توجه به نیاز های بازار صنعتی ایران، با مشخصات ویژه ای طراحی شده است. این دستگاه توانایی توزین تا 300 قوطی در دقیقه را دارد، که نشان دهنده سرعت قابل قبول برای خطوط تولید است.

یکی از مهم ترین ویژگی های این دستگاه، توانایی آن در توزین محصولات دارویی با دقت 1 گرم یا کمتر است. این دقت بسیار بالا به علت استفاده از سنسور های پیشرفته و سیستم کنترل هوشمند ممکن شده است. دستگاه همچنین دارای قابلیت تنظیم میزان تلورانس (Tolerance) است که به کاربران اجازه می دهد محدوده پذیرش وزن را طبق نیاز صنعت خود تعریف کنند.

مزایای دستگاه چک ویر ستاره ای نسبت به دستگاه های خطی شامل موارد زیر است:

• دقت بسیار بالا در کنترل وزن محصولات
• امکان تنظیم میزان تلورانس (حد مجاز انحراف)
• قابلیت تنظیم اتوماتیک اولیه دستگاه
• صفر کردن خودکار سیستم در حین کار
• محاسبه و نمایش آمار ضایعات روزانه
• سازگاری با انواع مختلف بسته بندی ها
• سهولت یکپارچگی با خطوط تولید موجود

ساختار الکترونیکی و نشانگرهای دستگاه

دستگاه چک ویر ستاره ای از دو قسمت الکترونیکی اصلی تشکیل شده است: تابلوی کنترل اصلی و تابلوی نمایشگر. این دو بخش به یکدیگر متصل هستند و اطلاعات را به صورت هماهنگ مبادله می کنند.

تابلوی کنترل اصلی

تابلوی کنترل اصلی دستگاه شامل تمام سنسورها، شیرهای برقی، لودسل های وزن کردن و مدارهای کنترلی است. تمام این اجزاء باید به شکل صحیح و براساس ترسیمات فنی به ترمینال ورودی تابلو متصل شوند. اگر برای یکی از سنسورها مشکلی پیش آید، ابتدا باید اتصالات آن کنترل شوند و سپس با استفاده از ابزارهای تست الکترونیکی (مثل تستر دیجیتالی)، مشکل شناسایی و برطرف شود.

تابلوی نمایشگر

تابلوی نمایشگر (HMI - Human Machine Interface) صفحه تعاملی با کاربر است که بر روی آن تمام کلیدهای فرمان، چراغ های هشدار و واحد نمایش اطلاعات قرار گرفته اند. از طریق این صفحه، کاربران می توانند دستگاه را کنترل کنند، تنظیمات را انجام دهند و وضعیت دستگاه را مراقبت کنند.

نشانگرهای وضعیت و سیستم هشدار

دستگاه چک ویر ستاره ای دارای سیستم جامعی از نشانگرهای بصری است که وضعیت مختلف دستگاه را نمایش می دهند. این نشانگرها به صورت چراغ های رنگی و علائم دیجیتالی ظاهر می شوند.

نشانگر توقف موقت فعال

هنگامی که این نشانگر روشن می شود، معمولاً یکی از موارد زیر رخ داده است: کاهش فشار باد سیستم، وجود مانع در مقابل سنسور نوار، فشردن دکمه STOP یا فشردن دکمه توقف روی صفحه نمایش. برای حل این مشکل، کافی است دکمه استارت را فشار دهید تا دستگاه دوباره به کار خود ادامه دهد.

نشانگر خطای موتور

اگر موتور دستگاه دچار مشکل شود، این نشانگر روشن خواهد شد. برای رفع مشکل، تمام قوطی ها را از داخل ستاره (Starwheel) خارج کرده و سپس دکمه ALARM RESET را فشار دهید. اگر مشکل مجدداً تکرار شود، باید به دستورالعمل تخصصی تر رجوع شود.

نشانگر کاهش فشار باد

هنگامی که فشار باد ورودی به کمتر از 4 بار برسد، این نشانگر روشن می شود. برای رفع این مسئله، ابتدا مسیر تامین باد را بررسی کنید، مطمئن شوید که لوله های باد به درستی متصل اند و بدون اتصال شل نیستند. سپس دکمه استارت تابلو را فشار دهید. اگر مشکل حل شد، چراغ آلارم خاموش خواهد شد.

نشانگر فشار بیش از حد

این نشانگر در حالتی روشن می شود که یک قوطی در داخل ستاره گیر کند و فشار بیش از حد برای موتور ایجاد کند. در این صورت، تمام قوطی های گیر کرده را از ستاره خارج کرده و دکمه استارت را فشار دهید.

نشانگرهای سنسور ورودی و خروجی

سنسور ورودی تشخیص می دهد که یک قوطی به سیستم وارد شده است. اگر یک قوطی برای مدت زیادی در مقابل این سنسور باقی بماند، نشانگر روشن می شود. سنسور خروجی نیز مسئول تشخیص قوطی های خروجی است. اگر مانعی در مقابل سنسور خروجی باقی بماند، دستگاه پس از چند ثانیه خود را متوقف می کند و باید دستگاه مجدداً فعال شود.

نشانگرهای سایر عملکردها

دستگاه دارای نشانگرهای اضافی برای نوار، کالیبراسیون و موارد دیگر است:

• نشانگر نوار: به رنگ سبز نمایش می یابد تا نشان دهد نوار درحال کار است
• نشانگر درحال کالیبره: هنگام فشردن دکمه کالیبراسیون، این نشانگر روشن می شود تا بتابلو مشخص کند کالیبراسیون درجریان است
• نشانگر کالیبره شده: نشان می دهد دستگاه به درستی کالیبر شده و آماده به کار است

کلیدها و دکمه های صفحه کنترل

صفحه کنترل دستگاه چک ویر ستاره ای دارای تعدادی دکمه و کلید است که هر کدام عملکرد مشخصی دارند. درک صحیح کاربرد هر دکمه برای استفاده بهینه از دستگاه ضروری است.

دکمه ON/OFF

این دکمه مهم ترین دکمه دستگاه است و برای روشن و خاموش کردن سیستم استفاده می شود. هنگام شروع کار، باید این دکمه فشرده شود. همچنین، اگر ستاره بر اثر فشار یا دلیل دیگری از موقعیت خود خارج شده باشد، باید این دکمه را دوباره فشار دهید تا دستگاه دوباره کالیبر و آماده کار شود.

دکمه های توقف

دستگاه دارای چند گزینه متفاوت برای توقف است. دکمه STOP موقت کار را متوقف می کند، اما دستگاه را خاموش نمی کند. دکمه PAUSE نیز عملکرد مشابهی دارد و برای توقف کوتاه مدت استفاده می شود.

دکمه START

با فشردن این دکمه، دستگاه به کار خود ادامه می دهد یا برای اولین بار شروع به کار می کند. پس از هر توقف موقت، دوباره باید این دکمه فشرده شود.

دکمه توقف نوار

این دکمه بخصوص برای توقف نوار حمل کننده محصولات است. استفاده از این دکمه نیازمند سطح دسترسی حداقل 6 است.

دکمه صفرکن

این دکمه سیستم وزن کردن را صفر می کند و باعث می شود که دستگاه دوباره از وزن صفر شروع کند. این دکمه برای تنظیم حساسیت دستگاه و صفر کردن تفاوت های کوچک مهم است.

دکمه ALARM RESET

هنگامی که خطایی در موتور یا سایر اجزاء رخ دهد، این دکمه برای حذف خطا استفاده می شود. اگر خطا مجدداً تکرار شود، باید مشکل اصلی برطرف شود.

سطح های دسترسی و امنیت سیستم

دستگاه چک ویر ستاره ای دارای سیستم دسترسی سطح بندی شده است که از دستگاه محافظت می کند و تنها افراد مجاز می توانند تغییرات حساسی را انجام دهند. این سیستم شامل 8 سطح دسترسی است:

• سطح 0: بدون نیاز به رمز عبور، برای کارهای عادی
• سطح 1: برای صفر کردن، تعیین محدوده وزن و مشاهده ترازو
• سطح 2 تا 5: برای تنظیمات متوسط و تخصصی
• سطح 6 تا 8: برای تنظیمات پیشرفته و تعمیر سیستم

هر سطح از دسترسی شامل توانایی های سطوح پایین تر است. به عنوان مثال، شخصی با دسترسی سطح 6 می تواند تمام کارهایی را انجام دهد که نیاز به سطح 1 تا 5 دارند.

خرید و پشتیبانی دستگاه چک ویر ستاره ای

شرکت ماشین سازی ظفر به عنوان تنها تولیدکننده دستگاه چک ویر ستاره ای در ایران، امکانات کامل برای خرید، نصب و پشتیبانی را فراهم کرده است. دستگاه های تولیدی شرکت ظفر با استفاده از دانش روز و تجربه متخصصان ایرانی، با کیفیت بسیار مطلوبی ساخته می شوند.

برای خرید یا دریافت اطلاعات بیشتر درباره دستگاه چک ویر ستاره ای، می توانید با تیم کارشناسان شرکت ظفر ماشین تماس بگیرید. این تیم آماده است تا برای انواع نیازهای صنعتی شما، راه حل مناسب و دستگاه هایی با قیمت رقابتی ارائه دهد. همچنین، شرکت ظفر خدمات نصب، آموزش و تعمیرات تخصصی را برای تمام محصولاتش فراهم می کند.

در انتخاب این دستگاه، نه تنها بر کاهش هزینه ها و افزایش بهره وری تکیه می کنید، بلکه از فناوری روز ایرانی و امکانات پشتیبانی مستقیم بهره مند می شوید.

دستگاه چک ویر ستاره ای یک سرمایه گذاری هوشمندانه برای صنایعی است که دقت و اتوماسیون را در اولویت دارند. با انتخاب این دستگاه، شما نه تنها کیفیت محصولات خود را بهبود می دهید، بلکه هزینه های تولید را کاهش داده و بهره وری را افزایش می دهید.
